Пиропатрон АКБ или аварийный размыкатель цепи АКБ

Автор публикации: Александр Мышко, автоэлектрик. 15 лет опыта.

Содержание:

1. Таблица соответствий марок авто и пиропатронов АКБ
2. Что такое пиропатрон в машине?
3. Что делает пиропатрон АКБ?
4. Что внутри пиропатрона?
5. Когда срабатывает пиропатрон?
6. Как работает пиропатрон АКБ?
7. Как проверить пиропатрон аккумулятора?
8. Какое сопротивление у пиропатрона?

Пиропатроны стали неотъемлемой часть современных автомобилей. Это касается как обычных авто на бензине, так и набирающих все большую популярность электромобилей, называемых в народе электричками.

Их повсеместное использование и потребность в замене, если машина побывала в аварии привело к тому, что многие автовладельцы пытаются разобраться что же такое пиропатрон, где он установлен и какую функцию выполняет. Давайте сегодня разберемся в этом вопросе.

Таблица соответствий марок авто и пиропатронов АКБ

 Цены действительны на октябрь 2024 года.

Посмотреть все пиропатроны в наличии

Пиропатрон на аккумулятор не является универсальной деталью, для каждого автомобиля и модели они отличаются. В разделе «Пиропатроны АКБ» на сайте Hodovik.com вы найдете перечень предохранителей, который уже есть у нас в наличии (BMW, Tesla, Volkswagen). Так же мы можем привезти аварийный размыкатель цепи АКБ под заказ для вашего авто.

Заказать пиропатрон АКБ вы можете по телефону +38 095 123 63 66 / +38 099 252 33 32.

Что такое пиропатрон в машине?

Пиропатрон в машине – это техническое устройство, используемое в системах passiv safety (пассивной безопасности) для обеспечения безопасности водителя и пассажиров в случае аварии. Этот пиротехнический элемент предназначен для срабатывания при определенных условиях и выполняет различные функции в различных системах автомобиля.

В частности, пиропатрон может использоваться в системах безопасности подушек безопасности (пиропатрон подушки безопасности), предназначенных для предотвращения травм при столкновении. Под воздействием электрического сигнала от блока управления, пиропатрон инициирует химическую реакцию, приводящую к высвобождению газов или других веществ, которые заполняют подушку и защищают пассажира и водителя в автомобиле от ударов о твердые поверхности.

Также, пиропатроны могут применяться в системах преднатяжителей ремней безопасности, антиблокировочной системы тормозов (ABS), системы управления стабильностью (ESP) и системы питания аккумулятора, где необходимо совершить определенное действие в критический момент.

Что делает пиропатрон АКБ?

Пиропатрон аккумулятора он же аварийный размыкатель цепи АКБ (также в некоторых случаях называемый плюсовая клемма АКБ, положительная клемма аккумулятора) – отвечает за вашу безопасность в автомобиле при возникновении ЧП, например, аварии. Его задача моментально разорвать цепь питания и обесточить автомобиль.

Особенно это важно для электроавтомобилей. Европейская компания DEKRA (Deutscher-Kraftfahrzeug-Überwachungs-Verein) по осмотру транспортных средств, провела исследование и в результате изучения фактов было обнаружено, что почти 90% дорожно-транспортных происшествий заканчиваются последующим возгоранием на скорости более 80 км/ч. Было доказано, что чрезмерная деформация кузова вызывает замыкание на массу самого толстого электрического проводника – кабеля, соединяющего аккумулятор со стартером/генератором.

Кабель стартера/генератора часто остается незащищенным в жгутах проводов, и в случае аварии эти незащищенные или оборванные провода могут представлять опасность для пассажиров и спасателей вызвав короткое замыкание. Оно может привести к прямому воспламенению, искра или электрическая дуга могут вызвать тлеющий пожар в результате выделения огромного количества тепла, но помимо этих горячих компонентов в моторном отсеке, аккумулятор является настоящим виновником, поскольку его накопленная электрическая энергия способна стать основным источником воспламенения в автомобиле.

Таким образом, пиропатрон АКБ – это часть системы безопасности авто, которая минимизирует риски возгорания автомобиля в случае аварии или других экстренных ситуаций, путем разрыва цепи питания аккумулятора.

Что внутри пиропатрона?

Конструкция пиропатрона АКБ может немного отличаться в зависимости от модели авто, на которое он устанавливается. Но в целом, мы можем сказать, что пиропатрон состоит из пластмассового корпуса, внутри которого находиться:

• Соединительный элемент с разрывной перемычкой.
• Палец с поршнем.
• Пиротехническая смесь для запала.

Эта простая конструкция срабатывает за секунды и моментально перерывает цепь аккумулятора в вашем авто.

Пиропатрон АКБ внутри. Разрезанный пиропатрон, который уже сработал

Когда срабатывает пиропатрон?

Пиропатрон АКБ срабатывает в случае возникновения критической ситуации или аварии. Точные условия, при которых он активируется, зависят от конкретной системы безопасности в автомобиле. Однако, обычно, срабатывание пиропатрона происходит при столкновении или других ситуациях, которые система безопасности определяет как критические для пассажиров и автомобиля.

Как работает пиропатрон АКБ?

Пиропатрон на аккумуляторе работает следующим образом:

• Обнаружение критической ситуации. Когда автомобиль попадает в аварийную ситуацию или возникает опасность, блок управления автомобиля обнаруживает эти события. Это могут быть факторы, указанные в системе безопасности, такие как столкновение или другие критические сценарии.
• Электрический импульс. По обнаружению критической ситуации, блок управления генерирует электрический импульс, который направляется к пиропатрону.
• Активация пиропатрона. Электрический импульс активирует пиропатрон, который является своеобразным пиротехническим устройством.
• Размыкание контактов. При активации пиропатрон взрывается и размыкает контакты в системе АКБ. Это прерывает электрическую цепь и предотвращает передачу энергии от аккумулятора в электрическую систему автомобиля.
• Предотвращение опасных ситуаций. Размыкание контактов помогает предотвратить потенциально опасные сценарии, такие как короткое замыкание или пожар, связанные с электрической системой автомобиля.

Для лучшего понимания принципа работы, можно посмотреть видео о том, как взрывается пиропатрон АКБ

Смотреть видео: Как срабатывает пиропатрон АКБ

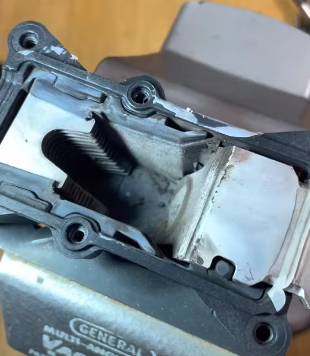

Сработавший пиропатрон АКБ Тесла Модел 3

Как проверить пиропатрон аккумулятора?

Важно отметить, что проверка пиропатрона требует осторожности, и если у вас нет опыта работы с электричеством в автомобиле, лучше обратиться к специалистам. Работа с электрическими системами может быть опасной, и неправильные действия могут привести к серьезным последствиям.

Вот как можно проверить пиропатрон мультиметром (тестером):

• Отключите аккумулятор. Перед началом работы отсоедините отрицательный (минусовой) кабель аккумулятора.
• Найдите пиропатрон. Он обычно находится рядом с аккумулятором. Это может быть небольшая черная пластиковая коробка или контейнер с проводами.
• Установите тестер в режим проверки сопротивления (Омметр). Подключите красный и черный провода мультиметра к соответствующим контактам пиропатрона.
• Измерьте сопротивление. Нормальный, рабочий пиропатрон обычно имеет низкое сопротивление, близкое к нулю. Если мультиметр показывает бесконечность (0 L) это может указывать на обрыв в пиропатроне. Т.е. он неисправен или уже сработал ранее.

Мы уже несколько раз тестировали пиропатронны по данной схеме и каждый раз это срабатывало. Ниже вы можете посмотреть видео, как это происходит в живую.

Смотреть видео: Как протестить пиропатрон АКб

Какое сопротивление у пиропатрона?

Сопротивление пиропатрона, как правило, должно быть очень низким, близким к нулю омам. Обычно это менее 1 ома. Пиропатроны предназначены для обеспечения низкого сопротивления, чтобы при срабатывании они не создавали дополнительного сопротивления в электрической цепи. Таким образом, если мультиметр показывает бесконечность или очень высокое сопротивление, это может свидетельствовать о поломке пиропатрона, и его следует заменить.

Пиропатрон АКБ – это небольшая запчасть, которая может спасти вам жизнь в случае ДТП. Не стоит пренебрегать ею и ее исправностью. Даже такая мелочь может значительно обезопасить вас и ваших пассажиров на дороге.

Сопротивение пиропатрона АКБ
